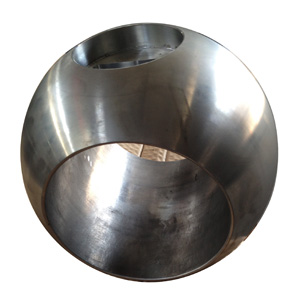

Q47实心球体
Q47实心球体产品概述

Q47实心球体是一种新型高性能阀门球体。适用于长输管线和一般的工业管线,其安全、耐恶劣环境性等的设计均已进行了特殊考虑。固定球体适用于各种腐蚀和非腐蚀介质。它与浮动式球体相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动。阀门密封靠弹簧和介质压罚推动阀座实现,因而固定球体阀座不会承受过大压力,所以Q47型固定球体阀座变形小、操作力矩轻、密封性能可靠、使用寿命长。特别适用于高压、大口径的场合。
Q47实心球体的特点;
 1、固定球体操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
  2、固定球体密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
  3、防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,固定球体将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
   4、自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预测力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复原。
  5、排泄管路:固定球体阀体上下均设置排泄孔,可检查阀座是否发生泄漏,在工作中,固定球体阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可排放中腔滞留物,减少介质对阀门的污染。
 Q47实心球体的适用范围:
锻钢固定球体适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。三分体式连接锻钢固定球体,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,使锻钢固定球体整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。
Q47实心球体的性能参数:
1、   产品规格:NPS 2-24  (DN50-600)
2、  压力等级:CLASS  150-1500  (PN16-420)
3、  球体材质:A105、304、316L、F6A、F51、321、310S、蒙乃尔等
4、  表面处理:电镀硬铬、镀镍磷、离子氮化、喷焊司太立合金、超音速喷焊碳化钨、碳化铬等
